TN-serien dubbelstångs styrcylinder är med två axlar och borrstorleken är 10 mm till 32 mm.
Funktion
1. Företagets standard är implementerad.
2. Inbyggd installation och fixeringsläge sparar installationsutrymmet.
3. Det är bra motstånd mot böjnings- och vridmoment.
4. Monteringshål på tre sidor underlättar montering av flera ställen.
5. Stötfångaren framför cylindern kan justera cylinderns slag och lindra slag.
6. Standardkonfigurationen av denna serie har magnet och typen utan magnet är inte tillgänglig.

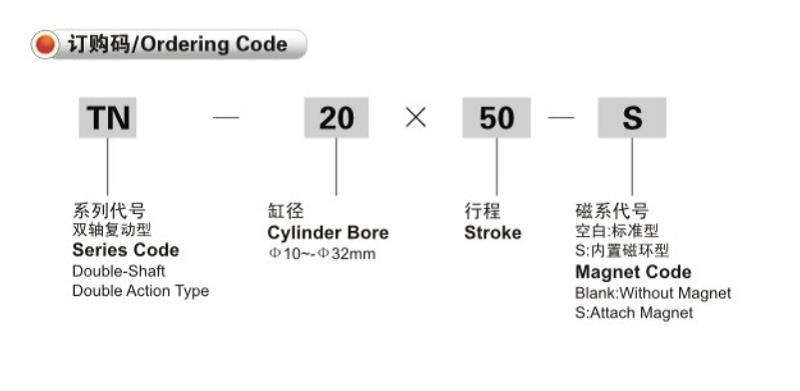

TN-serie dubbelaxelcylinder | |||||
Borra | 10 | 16 | 20 | 25 | 32 |
Rörelse mönster | Dubbelverkan | ||||
Arbetande medel | Luft | ||||
Driftspänning | 1 ~ 9kgf / cm2 | ||||
Säkerställt tryckmotstånd | 10,5 kg / cm2 | ||||
Drifttemperaturens omfång | -5 ~ + 70 ° C | ||||
Hastighetsområde | 100 ~ 500mm / s | ||||
Justerbar stroke | -10 ~ 0mm | ||||
Kudde typ | Justerbar kudde | ||||
Ej roterande precision | 0,4 ° C | 0,3 ° C | |||
Hamnstorlek | M5 × 0,8 | G1 / 8" | |||
Borrstorlek | en | B | C | D | E | ||||||
Artikel | 10 | 20 | 30 | 40 | 50 | 60 | 70 | ||||
10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 |
Borrstorlek | en | B | C | D | E | F | G | H | jag | |||||||||||
Artikel | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||||||
16 | 68 | 15 | 53 | 20 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87,5 | 100 | 8 | 47 | 6 | 24 |
20 | 78 | 20 | 58 | 20 | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87,5 | 100 | 10 | 55 | 9 | 28 |
25 | 81 | 19 | 62 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92,5 | 105 | 10 | 66 | 8 | 34 |
Borrstorlek | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W | |
16 | M4 * 0,7 / dp 5 | 47 | 53 | 20 | 22 | 11 | Båda sidorna: Φ7.5dp 7,2mm Thru. Hole: Φ4.5 | Båda sidorna: Φ8 dp 4.4mm Thru. Hole: Φ4.5 | 34 | 3 | 54 | 21 | 8 | 6,1 | |
20 | M4 * 0,7 / dp 5 | 55 | 61 | 24 | 25 | 12 | Båda sidorna: Φ7.5dp 7,2mm Thru. Hole: Φ4.5 | Båda sidorna: Φ8 dp 4.4mm Thru. Hole: Φ4.5 | 44 | 3,5 | 62 | 25 | 10 | 8,1 | |
25 | M4 * 0,7 / dp 6 | 66 | 72 | 29 | 27 | 12 | Båda sidorna: Φ7.5dp 7,2mm Thru. Hole: Φ4.5 | Båda sidorna: Φ8 dp 4.4mm Thru. Hole: Φ4.5 | 56 | 7 | 73 | 30 | 12 | 10,2 | |
Borrstorlek | en | B | C | D | E | |||||||||||
Artikel | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||
32 | 108 | 30 | 78 | 35 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102,5 | 115 |
